Engenheiros de análise de tensão enfrentam um desafio constante: a necessidade de equilibrar a fidelidade da simulação com os prazos do projeto. Cada minuto gasto em interrupções de software ou em tarefas manuais é um minuto a menos para a análise crítica, onde a experiência do engenheiro é mais valiosa.

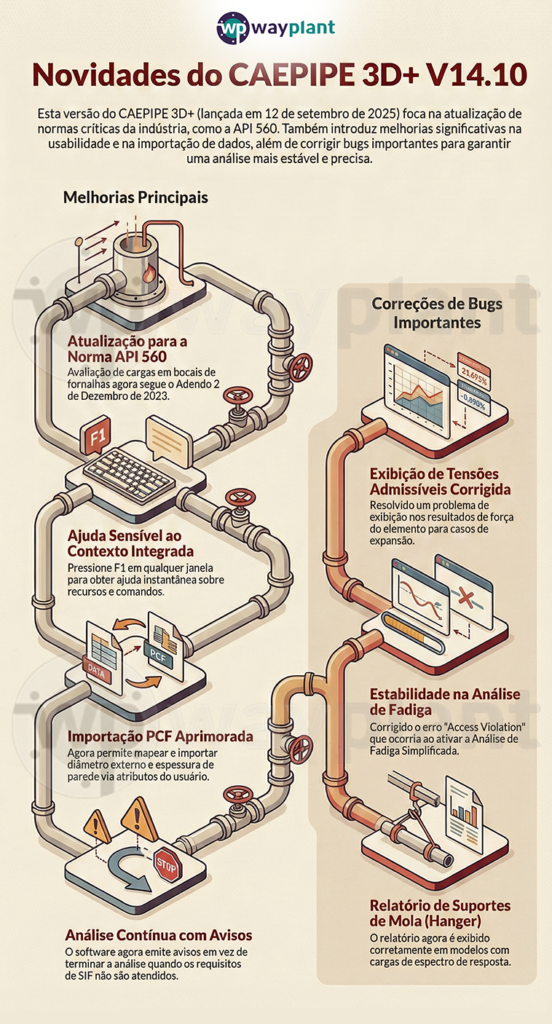

Para enfrentar esses desafios, a nova versão do CAEPIPE 3D+ v14.10 foi lançada. Esta não é uma atualização de rotina; é um avanço significativo projetado para tornar a análise de tensão mais inteligente, rápida e alinhada com as normas mais atuais. A seguir, destacamos as quatro mudanças mais impactantes que os engenheiros precisam conhecer para otimizar seus projetos.
Conformidade de ponta com a atualização para API 560
Uma das mudanças mais significativas da versão 14.10 é a atualização da avaliação de cargas de tubulação em bocais de Fired Heaters (Fornos Aquecidos) para estar em conformidade com o API 560 (ADDENDUM 2, Dezembro 2023).
Esta atualização é mais do que uma simples conformidade de código; é um aprimoramento crítico para a gestão de riscos. Fired Heaters são ativos de alto valor, operando em altas temperaturas e pressões, onde uma falha no bocal pode ter consequências catastróficas. Ao incorporar a última revisão do API 560, o CAEPIPE oferece uma camada adicional de segurança, garantindo que os projetos sejam validados contra as práticas mais rigorosas da indústria para esses componentes críticos.
Análise mais inteligente: Menos interrupções, mais controle do engenheiro
Anteriormente, o CAEPIPE terminava a análise se os requisitos para o cálculo dos Fatores de Flexibilidade e Intensificação de Tensão não fossem atendidos. Agora, em vez de parar o processo, o software emite uma mensagem de aviso e continua a análise.
Essa mudança, que se aplica aos requisitos do ASME B31J (2023) e do Anexo H da EN 13480-3 (2017)/A2:2020, representa uma evolução fundamental na filosofia do software. O CAEPIPE passa de um “gatekeeper” rígido para um “colaborador” inteligente. Em vez de um bloqueio que interrompe o fluxo de trabalho, o usuário recebe um aviso sobre os Fatores de Flexibilidade e Intensificação de Tensão — cruciais para modelar com precisão as tensões em pontos críticos como tês e curvas. Isso confia no julgamento profissional do engenheiro para avaliar a situação, investigar a não conformidade e decidir os próximos passos, acelerando a iteração do projeto.
Usabilidade e importação de dados aprimoradas
Dois aprimoramentos importantes na usabilidade atacam diretamente os gargalos comuns no fluxo de trabalho diário:
Ajuda Sensível ao Contexto: A ajuda sensível ao contexto agora está disponível em quase todos os recursos do software, acessível instantaneamente pressionando a tecla “F1”. Essa funcionalidade acelera a curva de aprendizado e permite a resolução de dúvidas diretamente na interface, sem a necessidade de consultar manuais externos.
Importação PCF mais flexível: Combatendo o problema crônico de interoperabilidade entre sistemas CAD e de análise, a importação de arquivos PCF foi aprimorada para reduzir a sobrecarga de trabalho manual e os erros de pré-processamento:
Problema: Arquivos PCF de diferentes sistemas de design de plantas usam nomes de atributos inconsistentes. Solução: O CAEPIPE agora permite mapear o Diâmetro Externo e a Espessura da Parede usando atributos definidos pelo usuário, eliminando a necessidade de editar manualmente os arquivos PCF.
Problema: Suportes em arquivos PCF frequentemente se localizam entre os nós existentes no modelo, exigindo a criação manual de nós. Solução: O software agora cria automaticamente nós intermediários para esses suportes, simplificando drasticamente o processo de importação.
Maior transparência na análise de cargas de onda
A entrada de Carga de Onda (Wave Load) recebeu uma melhoria sutil, mas valiosa. Ao selecionar a opção “Automático” para a Teoria da Onda, o CAEPIPE agora exibe qual teoria específica foi escolhida com base nos parâmetros inseridos, antes que o usuário feche a caixa de diálogo.
Esta é uma mudança estratégica contra cálculos de “caixa preta”. Os engenheiros são ética e legalmente responsáveis por seus resultados. Ao tornar as decisões automáticas do software transparentes, este recurso aumenta a auditabilidade dos seus cálculos, reforçando a confiança nos resultados e garantindo que as premissas da análise estejam sempre claras.
Estabilidade e Confiabilidade Aprimoradas
Além dos novos recursos, a versão 14.10 inclui correções de bugs cruciais que fortalecem a estabilidade do software e a precisão dos resultados. Melhorias notáveis incluem a correção de um problema de exibição nas Tensões Admissíveis (Allowable Stresses) e a resolução de uma falha que ocorria durante a Análise de Fadiga (Fatigue Analysis). Essas correções reforçam o compromisso com uma plataforma robusta e confiável para análises críticas.
